Odlievanie hliníka: Procesy, zliatiny a osvedčené postupy

Čo vlastne hliníkové odlievanie prináša

Hliníkový odliatok je dominantnou voľbou pre ľahké konštrukčné komponenty v automobilovom, leteckom a kozmickom priemysle, spotrebnej elektronike a priemyselných zariadeniach – a to z dobrého dôvodu. Zliatiny hliníka ponúkajú hustotu približne 2,7 g/cm³ , približne jedna tretina oproti oceli, zatiaľ čo vysokovýkonné odlievacie zliatiny ako A380 a A356 dosahujú pevnosti v ťahu medzi 160 MPa a 330 MPa v závislosti od tepelného spracovania. Keď skombinujete tento pomer pevnosti a hmotnosti s vynikajúcou odolnosťou proti korózii, vysokou tepelnou vodivosťou (okolo 96–160 W/m·K) a schopnosťou vyplniť zložité geometrie foriem, odlievanie hliníka sa stane najefektívnejšou cestou od surového kovu k hotovému dielu vo väčšine scenárov výroby so stredným až veľkým objemom.

Priamy záver pre každého, kto hodnotí výrobné možnosti: ak vaša súčiastka váži viac, ako je potrebné, pracuje v korozívnom alebo tepelne náročnom prostredí a musí sa vyrábať v objemoch nad približne 500 jednotiek ročne, hliníkový odliatok takmer určite prekoná výrobu ocele, vstrekovanie plastov a tlakové liatie zinku na základe celkových nákladov na diel. Zvyšok tohto článku presne vysvetľuje prečo, s konkrétnymi údajmi o procesoch, zliatinách, toleranciách a kontrole defektov.

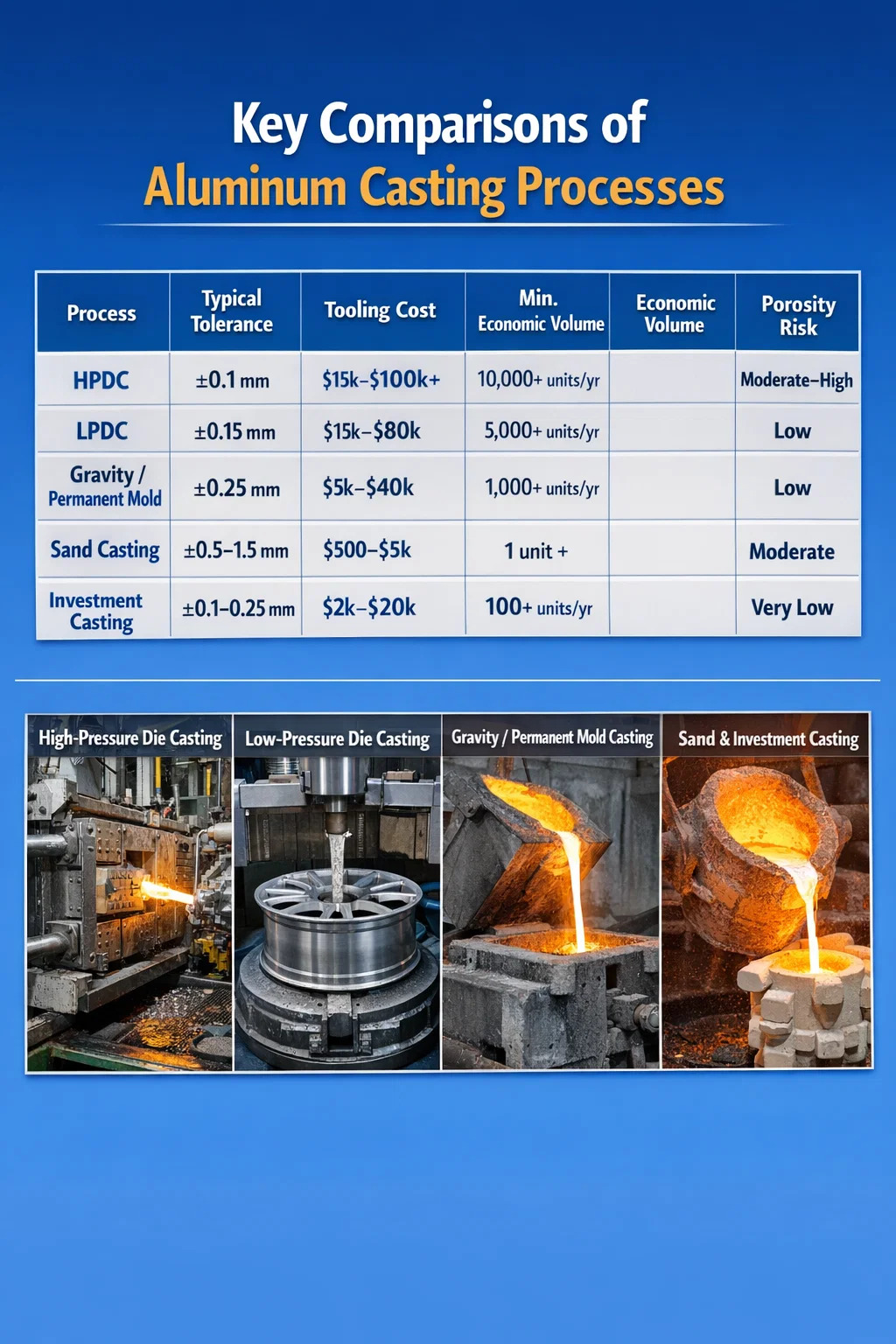

Procesy odlievania jadra hliníka a kedy ich použiť

Nie všetky metódy odlievania hliníka sú zameniteľné. Každý proces má odlišný nákladový profil, dodaciu lehotu na výrobu nástrojov, rozmerové schopnosti a rozsah povrchovej úpravy. Výber nesprávneho procesu môže zvýšiť náklady na diel o 30 – 60 % alebo posunúť rozmerové tolerancie mimo prijateľné limity.

Vysokotlakové odlievanie (HPDC)

HPDC tlačí roztavený hliník do kalenej oceľovej matrice pri tlakoch medzi 10 MPa a 175 MPa. Cyklus trvá 30 – 90 sekúnd na jeden výstrel, čo z neho robí preferovaný proces pre objemy nad 10 000 dielov. Bežne sa dajú dosiahnuť rozmerové tolerancie ±0,1 mm na malých prvkoch. Je možná hrúbka steny od 1,0 do 1,5 mm. Hlavným obmedzením je pórovitosť: zachytený plyn počas rýchleho plnenia vytvára mikroskopické dutiny, ktoré ohrozujú tesnosť tlaku a znižujú únavovú životnosť. Vákuovo podporované HPDC to v podstate rieši a pri dobre kontrolovaných operáciách znižuje úroveň pórovitosti pod 0,5 % objemu. Náklady na nástroje sa pohybujú od 15 000 USD za jednoduchú jednodutinovú matricu až po viac ako 100 000 USD za komplexné viacdutinové nástroje, čo znamená, že HPDC má ekonomický zmysel len pri vyšších objemoch.

Nízkotlakové odlievanie (LPDC)

LPDC tlačí roztavený kov smerom nahor do formy pomocou tlaku vzduchu 0,02–0,1 MPa, čo vedie k pomalšiemu a kontrolovanejšiemu plneniu. Riadené tuhnutie vytvára hustejšie odliatky s nižšou pórovitosťou v porovnaní s HPDC. Výrobcovia automobilových kolies sa z tohto dôvodu vo veľkej miere spoliehajú na LPDC – hliníkové kolesá vyrobené spoločnosťou LPDC môžu dosiahnuť zlepšenie životnosti o 15–25 % v porovnaní s ekvivalentnými kolesami HPDC. Časy cyklu sú dlhšie, zvyčajne 3–8 minút, a náklady na nástroje sú porovnateľné s HPDC, takže LPDC vyhovuje skôr strednoobjemovej výrobe štrukturálne kritických dielov než veľkoobjemovým komponentom komodít.

Gravitačné odlievanie (trvalá forma).

Gravitačné liatie využíva opätovne použiteľné oceľové formy bez použitia tlaku. Kov prúdi dovnútra samotnou gravitáciou a vytvára odliatky s dobrou povrchovou úpravou (typicky Ra 3,2–6,3 µm), nízkou pórovitosťou a mechanickými vlastnosťami, ktoré sú vhodné na tepelné spracovanie. Časti A356-T6 vyrábané gravitačným odlievaním pravidelne dosahujú medze klzu 200–220 MPa s predĺžením 6–10 %, vďaka čomu sú vhodné pre aplikácie kritické z hľadiska bezpečnosti, ako sú držiaky motora, komponenty zavesenia a hydraulické rozvody. Náklady na nástroje sú mierne, zvyčajne 5 000 – 40 000 USD a prahy ekonomického objemu začínajú okolo 1 000 dielov za rok.

Odlievanie do piesku

Odlievanie do piesku zostáva najflexibilnejším procesom odlievania hliníka. Modelovacie nástroje stoja len 500 – 5 000 USD, dodacie lehoty od objednávky po prvé odliatie sú často kratšie ako dva týždne a prakticky neexistuje obmedzenie veľkosti – hliníkové diely odlievané do piesku siahajú od 50-gramových držiakov až po mnohotonové kryty čerpadiel. Rozmerové tolerancie sú širšie (typické je ±0,5–1,5 mm), povrchová úprava hrubšia (Ra 12,5–25 µm) a doba cyklu je oveľa dlhšia ako tlakové liatie, ale pre prototypy, maloobjemové diely a veľké konštrukčné odliatky je liatie do piesku často jedinou praktickou možnosťou. Varianty zeleného piesku, piesku viazaného živicou a stratenej peny ponúkajú rôzne kompromisy v presnosti a nákladoch.

Investičný casting

Investičné liatie (odlievanie do strateného vosku) hliníka dosahuje najjemnejšiu povrchovú úpravu a najprísnejšie tolerancie zo všetkých procesov odlievania – Ra 1,6–3,2 µm a tolerancie ±0,1–0,25 mm sú štandardné. Komplexná vnútorná geometria, podrezanie a tenké steny až do 1,5 mm sú dosiahnuteľné bez jadier. Proces je drahý na diel v porovnaní s HPDC pri vysokých objemoch, ale pre letecké armatúry, obežné kolesá a kryty lekárskych zariadení, kde by náklady na obrábanie boli inak neúmerné, investičné liatie značne znižuje celkové výrobné náklady.

Výber správnej hliníkovej zliatiny na odlievanie

Výber zliatiny je pravdepodobne tým najdôslednejším rozhodnutím v dizajne hliníkových odliatkov. Nesprávna zliatina môže spôsobiť krehkosť, zlú tekutosť počas odlievania, nadmernú pórovitosť zmršťovania alebo nedostatočnú odolnosť proti korózii – nič z toho nemožno opraviť samotnou optimalizáciou procesu. V rodine zliatin na odlievanie hliníka dominuje kremík (Si) ako primárny legovací prvok, pretože kremík dramaticky zlepšuje tekutosť a znižuje zmršťovanie pri tuhnutí.

A380: HPDC Workhorse

A380 (Al-Si8,5-Cu3,5) je najrozšírenejšia zliatina na tlakové liatie na svete, ktorá predstavuje odhadom 50 – 60 % celkovej výroby hliníka HPDC v Severnej Amerike. Jeho vysoký obsah kremíka (7,5–9,5 %) poskytuje výnimočnú tekutosť, čo umožňuje tenké steny a komplexnú geometriu. Prídavky medi (3–4 %) zvyšujú pevnosť v ťahu po odliatí na približne 324 MPa a tvrdosť okolo 80 HB. Kompromisom je znížená ťažnosť (predĺženie pod 3 %) a obmedzená zvárateľnosť. A380 nie je vhodný pre aplikácie vyžadujúce tepelné spracovanie T5 alebo T6, pretože vďaka obsahu medi je náchylný na praskanie pri namáhaní počas kalenia.

A356 a A357: Tepelne spracovateľné konštrukčné zliatiny

A356 (Al-Si7-Mg0,3) a A357 s vyšším obsahom horčíka (Al-Si7-Mg0,6) sú primárne zliatiny pre gravitačné a LPDC aplikácie, kde záleží na konštrukčných vlastnostiach. Pri temperovaní T6 (roztokové tepelné spracovanie pri 540 °C počas 8–12 hodín, kalenie, starnutie pri 155 °C počas 3–5 hodín) poskytuje A356-T6 medzu klzu 207 MPa medzu pevnosti v ťahu 262 MPa a predĺženie 6–10 %. A357-T6 posúva medzu klzu na približne 290 MPa. Obe zliatiny dobre reagujú na zváranie a tvrdé spájkovanie, vďaka čomu sú vhodné na montáž. Zlieváreň musí obsah horčíka presne kontrolovať – straty 0,05 % horčíka počas tavenia výrazne znižujú mechanické vlastnosti.

319 Zliatina: všestranná stredná možnosť

319 (Al-Si6-Cu3.5) je široko používaný pre bloky motorov, hlavy valcov a sacie potrubia, kde je potrebná mierna pevnosť v kombinácii s dobrou opracovateľnosťou. Akceptuje liečbu T5 a T6. Pevnosť v ťahu po odliatí je okolo 185 MPa; Ošetrením T6 sa zvýši na približne 250 MPa. Obsah medi v zliatine poskytuje o niečo lepšiu stabilitu pri zvýšených teplotách ako A356, čo je relevantné pre komponenty motora, ktoré sa pohybujú medzi teplotou okolia a 200–250 °C.

535 a 512: Námorné a korózne kritické aplikácie

Ak je odolnosť proti korózii primárnou hnacou silou návrhu – námorný hardvér, zariadenia na spracovanie potravín, komponenty na manipuláciu s chemikáliami – zliatiny s dominantným horčíkom ako 535 (Al-Mg6.2) a 512 (Al-Mg4-Si1.8) prekonávajú zliatiny s dominantným obsahom kremíka. Vykazujú vynikajúcu odolnosť voči morskej vode a posypovej soli bez povrchových úprav a majú dobrú ťažnosť (predĺženie 8–13 %). Penaltou je slabá tekutosť v porovnaní so zliatinami kremíka, čo obmedzuje tenkosť steny a geometrickú zložitosť. Zlievárne odlievané 535 musia používať starostlivé postupy pece, aby sa zabránilo oxidácii horčíka.

Pochopenie a kontrola chýb odliatku

Chyby hliníkových odliatkov sú hlavnou príčinou vyradených dielov, vrátenia záruky a porúch v teréne. Pochopenie hlavnej príčiny každého typu defektu je oveľa užitočnejšie ako všeobecné kontrolné zoznamy kvality, pretože každý defekt má inú opravu a často viacero možných príčin, ktoré je potrebné systematicky izolovať.

Pórovitosť: plynatosť a zmršťovanie

Pórovitosť je najčastejšou chybou pri odlievaní hliníka a prichádza v dvoch odlišných typoch, ktoré si vyžadujú rôzne zásahy. Pórovitosť plynu vzniká z vodíka rozpusteného v roztavenom hliníku. Kvapalný hliník môže pri teplote topenia rozpustiť až 0,69 ml/100 g vodíka; pevný hliník má len asi 0,036 ml/100 g. Počas tuhnutia sa tento rozpustený vodík vyzráža ako sférické póry. Opravou je odplynenie – odplynenie rotačného obežného kolesa dusíkom alebo argónom počas 8–15 minút znižuje obsah vodíka pod 0,10 ml/100 g, čo je priemyselný štandard pre konštrukčné diely. Skúška za zníženého tlaku (RPT) alebo meranie hustoty pomocou Archimedesovej metódy potvrdzuje kvalitu taveniny pred nalievaním.

Pórovitosť zmršťovania vzniká, keď sa tuhnúci kov sťahuje (hliník sa počas tuhnutia zmršťuje približne o 3,5 – 8,5 % objemu) a tekutý kov nemôže vtekať, aby to kompenzoval. Vyzerá to ako nepravidelné, rozvetvené dutiny v hrubých častiach alebo na horúcich miestach. Riešením je prepracovanie vtoku a stúpania: primeraný objem stúpačky, správne umiestnenie stúpačky nad najťažšou časťou a chladenie izolovaných hrubých oblastí na podporu smerového tuhnutia smerom k stúpačke. Simulačný softvér, ako je MAGMASOFT alebo ProCAST, dokáže predpovedať pórovitosť zmršťovania pred rezaním nástroja, čím ušetrí značné náklady na prepracovanie nástrojov.

Cold Shuts a Misruns

Studený uzáver nastane, keď sa dva prúdy roztaveného kovu stretnú, ale nedokážu úplne splynúť, pričom zostane viditeľný šev alebo slabá rovina. K chybným chodom dochádza, keď kov stuhne pred úplným naplnením formy. Oba defekty vznikajú z nedostatočnej teploty kovu, neadekvátnej teploty formy alebo príliš nízkej rýchlosti plnenia. V prípade HPDC musí rýchlosť výstrelu v druhej fáze (výplň matrice) zvyčajne dosiahnuť 30–60 m/s, aby sa zabránilo studeným uzáverom v tenkých rezoch. Teplota formy na tlakové liatie hliníka sa udržiava na 150–250 °C; ak ho necháte klesnúť pod 150°C, spoľahlivo sa vytvoria defekty studeného uzáveru na stenách tenších ako 2 mm.

Oxidové inklúzie

Hliník vytvára pevnú oxidovú vrstvu takmer okamžite, keď je vystavený vzduchu. Turbulentné liatie prehýba tento oxidový film do odliatku ako bifilmové inklúzie – tenké dvojvrstvové oxidové dosky, ktoré dramaticky znižujú únavovú životnosť a predĺženie. Teória bifilmu Johna Campbella zmenila zlievarenskú prax: kľúčom je vyplniť formu bez akýchkoľvek turbulencií, ktoré pokrčia povrch. Spodné plniace vtokové systémy, znížená výška vtoku, keramické penové filtre a pomalé regulované rýchlosti nalievania znižujú obsah bifilmu. Zlepšenie únavovej životnosti 2–5× bolo zdokumentované v častiach, kde bol obsah bifilmu znížený samotným redizajnom hradlovania.

Horúce slzenie

Trhanie za tepla (praskanie za horúca) sa vyskytuje v polotuhom stave, keď je odliatok obmedzený na kontrakciu a ťahové napätia presahujú pevnosť čiastočne stuhnutého kovu. Zvyčajne sa objavuje pri náhlych zmenách sekcie, ostrých vnútorných rohoch a oblastiach, kde pleseň bráni voľnému sťahu. Konštrukčné opravy zahŕňajú zväčšenie polomerov zaoblenia na minimálne 3 mm, vyhýbanie sa pomerom hrúbok sekcií väčším ako 3:1 na spojoch a navrhovanie foriem s vhodnou skladateľnosťou alebo kovových častí lisovnice, ktoré sa pohybujú s odliatkom počas vyhadzovania.

Princípy dizajnu foriem, ktoré určujú kvalitu dielov

Forma alebo matrica je miesto, kde sa kvalita hliníkového odliatku do značnej miery určuje – nie v dielni počas výroby, ale počas fázy návrhu a simulácie pred rezaním akéhokoľvek kovu. Skúsení zlievarenskí inžinieri sa riadia súborom zavedených princípov, ktoré zabraňujú väčšine kategórií defektov pred prvým skúšobným naliatím.

• Umiestnenie deliacej čiary: Deliaca čiara by mala byť v najširšom priereze dielu, aby sa minimalizovala zložitosť lisovnice a umožnili sa rovnomerné uhly ponoru. Odsunutím od kozmetických povrchov sa vyhnete záblesku na viditeľných miestach.
• Uhly ponoru: Vonkajšie povrchy vyžadujú minimálny ponor 1–2°; vnútorné povrchy (jadrá) vyžadujú 2–3° alebo viac. Odstránenie nedostatočného ťahu je jednou z najčastejších príčin poškodenia formy a deformácie odliatku počas vyhadzovania.
• Dizajn vtokového systému: Brány by mali byť umiestnené v najhrubšom priereze a umiestnené tak, aby vypĺňali formu postupne zdola nahor. Viaceré tenké vráta sú vo všeobecnosti uprednostňované pred jedným veľkým vrátom, pretože znižujú lokalizovanú koncentráciu tepla a zlepšujú rovnomernosť plnenia.
• Prepadové studne a vetranie: V HPDC prepadové jamky na konci plniacich ciest zhromažďujú studený kov, oxidy a zachytený vzduch, ktoré by sa inak stali inklúziami. Prieduchy s hĺbkou 0,05–0,15 mm na deliacej línii umožňujú únik vzduchu bez blikania.
• Rozloženie chladiaceho kanála: Rovnomerné chladenie matrice zabraňuje lokalizovaným horúcim miestam, ktoré spôsobujú zmršťovaciu pórovitosť a spájkovanie matrice. Konformné chladiace kanály – teraz opracovateľné pomocou EDM a aditívne vyrábaných vložiek matrice – môžu skrátiť čas cyklu o 15–30 % v porovnaní s konvenčnými vŕtanými kanálmi.
• Umiestnenie kolíka vyhadzovača: Vyhadzovacie kolíky musia byť rozmiestnené tak, aby na diel pôsobili rovnomerne. Kolíky sústredené na jednom konci spôsobujú deformáciu, najmä pri tenkostenných odliatkoch. Značky špendlíkov musia byť umiestnené v nekozmetických, nefunkčných priestoroch.

Tepelné spracovanie hliníkových odliatkov: Kedy a ako

Tepelné spracovanie môže podstatne zvýšiť mechanické vlastnosti hliníkových odliatkov – ale iba vtedy, keď je zliatina tepelne spracovateľná a odliatok má dostatočne nízku pórovitosť, že kalenie nespôsobí tvorbu pľuzgierov. Odliatky z HPDC so štandardnými úrovňami pórovitosti plynu nemožno konvenčne spracovať T6, pretože zachytený plyn expanduje počas namáčania pri teplote 500 – 540 °C a vytvára povrchové pľuzgiere. To je jeden z dôvodov, prečo sa HPDC všeobecne používa v stave odliatku alebo T5 (iba umelé starnutie, bez úpravy roztokom).

Úprava T6 pre gravitačné a pieskové odliatky

V prípade gravitačných odliatkov A356 a A357 sa cyklus T6 začína tepelným spracovaním v roztoku pri 535–545 °C počas 8–12 hodín, počas ktorých častice kremíka sféroidizujú a Mg₂Si sa rozpúšťa v matrici. Odliatok sa potom ochladí v horúcej vode (60–80 °C) a nie v studenej vode, aby sa znížilo zvyškové napätie a zároveň sa dosiahlo presýtenie. Nasleduje umelé starnutie pri 150–160 °C po dobu 3–5 hodín. Každý krok je kritický: nedostatočné namáčanie počas úpravy roztoku zanecháva Mg2Si nerozpustený a znižuje dosiahnuteľnú pevnosť o 10–15 %; nadmerné starnutie znižuje pevnosť a tvrdosť, pretože zrazeniny hrubnú.

Úprava T5 pre tlakové odliatky

Spracovanie T5 – umelé starnutie bez predchádzajúcej úpravy v roztoku – je použiteľné pre HPDC odliatky vyrobené zo zliatin, ktoré si zachovávajú určité presýtenie z rýchleho ochladzovania formy. Pre A380 a podobné zliatiny starnutie T5 pri 155–165 °C počas 4–6 hodín zvyšuje tvrdosť o 10–20 % a zlepšuje rozmerovú stabilitu. Nevytvára zlepšenie vlastností T6, ale zabraňuje problémom s pľuzgiermi súvisiacimi s pórovitosťou. Pre aplikácie vyžadujúce plné vlastnosti T6 vo forme tlakového liatia sú alternatívnymi cestami vákuové tlakové liatie alebo squeeze casting (ktoré produkujú odliatky s nízkou pórovitosťou kompatibilné s úpravou v roztoku).

Rozmerová stabilita a úľava od stresu

Odliatky určené na presné obrábanie, ktoré nie sú inak tepelne spracované, by mali prejsť žíhaním na uvoľnenie pnutia pri 230–260 °C počas 2–4 hodín. Zvyškové napätia z tuhnutia a vyhadzovania môžu spôsobiť rozmerové posuny o 0,1–0,5 mm počas alebo po obrábaní tenkostenných prvkov. Toto je obzvlášť dôležité pre odliatky skrine a telesa ventilu s presne tolerovanými miestami otvorov.

Obrábanie hliníkových odliatkov: Rýchlosti, posuvy a výber nástroja

Hliník patrí medzi najobrobiteľnejšie zo všetkých materiálov na odlievanie, ale prítomnosť kremíka a iných tvrdých častíc v zliatinách na odlievanie znamená, že výber nástrojov a rezné parametre sa líšia od tých, ktoré sa používajú pri tvárnenom hliníku. Správne nastavenie znižuje životnosť nástroja 3–10× v porovnaní so suboptimálnymi voľbami.

Zliatiny s vysokým obsahom kremíka (A380, A390 so 16–18 % Si) sú podstatne abrazivnejšie ako zliatiny s nízkym obsahom kremíka. Nástroje z polykryštalického diamantu (PCD) sú štandardnou voľbou pre veľkoobjemové obrábanie týchto zliatin so životnosťou nástroja 50 000 – 200 000 dielov na hranu v porovnaní s 2 000 – 10 000 dielmi z karbidu na hranu v ekvivalentných aplikáciách. Pre nízkoobjemové alebo menej abrazívne zliatiny (A356, 319) je cenovo výhodný karbid bez povlaku alebo karbid s povlakom TiN.

• Rýchlosť rezania: 300–1 500 m/min pre karbid; 1 000–4 000 m/min pre PCD na hypoeutektických zliatinách.
• Rýchlosť podávania: 0,1–0,4 mm/zub pre frézovanie; 0,1–0,5 mm/ot pri otáčaní.
• Geometria nástroja: Vysoké uhly čela (12–20°) znižujú rezné sily a zabraňujú tvorbe nánosov na hrane. Leštené drážky znižujú priľnavosť hliníka.
• Chladiaca kvapalina: Chladiaca kvapalina alebo mazanie minimálnym množstvom (MQL) zabraňuje chybám tepelnej rozťažnosti v presných vŕtaniach; suché obrábanie je možné pre hrubovanie, ale nie dokončovanie s úzkymi toleranciami.

Vŕtanie a rezanie závitov do liateho hliníka si vyžaduje pozornosť pri odstraňovaní triesok v hlbokých otvoroch – sklon hliníka k zadretiu závitov za sucha je bežnou príčinou zlomenia nástroja a zošrotovaných dielov. Závitotvorné závitníky (skôr ako rezacie závitníky) vytvárajú pevnejšie závity bez triesok a sú priemyselným štandardom pre slepé závitové otvory v hliníkových odliatkoch.

Možnosti povrchovej úpravy hliníkových odliatkov

Povrchy z liateho hliníka sú často vhodné pre nekozmetické vnútorné komponenty, ale mnohé aplikácie vyžadujú zlepšenú ochranu proti korózii, tvrdosť alebo vzhľad. Rozsah možností povrchovej úpravy hliníkových odliatkov je širší ako u väčšiny ostatných odliatkov.

Eloxovanie

Typ II (štandardná) anodizácia vytvára 5–25 µm vrstvu oxidu hlinitého, ktorá zlepšuje odolnosť proti korózii a môže byť farbená v širokom rozsahu farieb. Typ III (tvrdá anodizácia) vytvára vrstvy 25–75 µm s povrchovou tvrdosťou do 400–600 HV, vhodné na opotrebené povrchy. Obmedzením pre liaty hliník je, že vysoký obsah kremíka v zliatinách HPDC (A380 pri ~ 9 % Si) vytvára tmavšie, menej rovnomerné eloxované povrchy ako zliatiny s nízkym obsahom kremíka. A356 a 6061 tvárnená zliatina eloxovaná do jasnejších, jednotnejších povrchov. Ak je kvalita kozmetického eloxovania požiadavkou, výber zliatiny s tým musí počítať už od začiatku procesu návrhu.

Chromátový konverzný náter (alodín / iridit)

Chromátový konverzný náter (MIL-DTL-5541 Trieda 1A alebo Trieda 3) je široko používaný v letectve a obrane na ochranu proti korózii a priľnavosť farieb. Nepridáva prakticky žiadne nánosy rozmerov (0,25–1 µm) a zachováva si elektrickú vodivosť, vďaka čomu je vhodný pre aplikácie tienenia EMI/RFI. Formulácie trojmocného chrómu (Cr3⁺) sú teraz štandardom vo väčšine zariadení kvôli environmentálnym predpisom pre šesťmocný chróm (Cr⁶⁺).

Práškové lakovanie a tekutá farba

Práškové lakovanie hliníkových odliatkov vytvára trvanlivý, nárazuvzdorný povrch s hrúbkou 60–120 µm. Predúprava (fosforečnan železitý, zirkonát alebo fosforečnan zinočnatý) určuje priľnavosť náteru a odolnosť proti korózii – bezchrómové predúpravy zirkoničitanom sa stali štandardom pre vonkajšie hliníkové komponenty automobilov. Systémy tekutého základného náteru sa používajú tam, kde sa vyžaduje prísnejšia kontrola hrúbky filmu alebo kde maskovanie zložitej geometrie robí práškové lakovanie nepraktickým.

Tryskanie a omieľanie

Otryskávanie oceľovými alebo keramickými brokmi s priemerom 0,2 – 0,8 mm sa bežne používa na čistenie odliatych povrchov oxidovej kože, zlepšenie vizuálneho vzhľadu a zavedenie prospešných zvyškových tlakových napätí 50 – 150 MPa na povrch. Ukázalo sa, že riadené otryskávanie odliatkov A357 pre letectvo a kozmonautiku predlžuje únavovú životnosť o 30–60 % vo vysokocyklových aplikáciách týmto mechanizmom tlakového napätia. Otáčanie (vibračná úprava) v keramickom médiu odihluje hrany a rovnomerne zlepšuje povrchovú úpravu na zložitej geometrii bez ručnej manipulácie.

Metódy kontroly kvality odlievania hliníka

Efektívna kontrola kvality hliníkových odliatkov si vyžaduje viacero doplnkových metód, pretože žiadna jediná technika neodhalí všetky typy chýb. Vizuálna kontrola, meranie rozmerov a nedeštruktívne testovanie (NDT) sú nevyhnutné v úplnom systéme kvality pre kritické časti.

• Röntgenové a CT vyšetrenie: Priemyselné röntgenové žiarenie (2D rádiografia) je štandardnou metódou na zisťovanie vnútornej pórovitosti, inklúzií a zmršťovania hliníkových odliatkov. Skenovanie 3D počítačovou tomografiou (CT) poskytuje objemové mapy defektov s rozlíšením voxelov až do 5–50 µm, čo umožňuje kvantitatívnu analýzu pórovitosti podľa akceptačných kritérií, ako sú ASTM E2868 alebo ASTM E505. CT skenovanie sa čoraz viac používa pri vývoji a kontrole prvého artiklu, aj keď kontrola výroby využíva 2D röntgen.
• Kontrola penetrácie farbiva (DPI): DPI odhaľuje defekty narušujúce povrch – praskliny, studené uzávery, pórovitosť povrchu. Je lacný a použiteľný pre všetky hliníkové zliatiny. Penetračné systémy typu I (fluorescenčné) využívajúce UV svetlo detegujú jemnejšie defekty ako viditeľné farbiace systémy a sú štandardom pre letecké odliatky podľa ASTM E1417.
• Súradnicový merací stroj (CMM): CMM s dotykovou sondou alebo optickým skenerom overuje rozmerovú zhodu s popismi GD&T. Prvá kontrola nového odliatku zvyčajne vyžaduje, aby sa zmeralo 100 % kritických rozmerov na 3–5 vzorkách; pri kontrole výroby sa používa štatistický odber vzoriek podľa ANSI/ASQ Z1.4 alebo Z1.9.
• Testovanie tvrdosti: Tvrdosť podľa Brinella (HBW 5/250) je štandardom pre hliníkové odliatky. Poskytuje rýchle, nepriame overenie, že tepelné spracovanie bolo správne vykonané – A356-T6 by mal vykazovať 75–90 HB; As-cast A380 ukazuje 75–85 HB. Testovanie tvrdosti nenahrádza testovanie ťahom pre zhodu so špecifikáciami, ale je užitočné pre 100% skríning výroby.
• Skúšanie ťahom a únavou: Deštruktívne mechanické skúšky sa vykonávajú na samostatne odliatych skúšobných tyčiach alebo na delených výrobných odliatkoch pri frekvenciách stanovených zákazníckymi normami alebo internými plánmi kvality. ASTM B108 upravuje postupy odlievania skúšobných tyčí pre gravitačné odlievanie a odlievanie do trvalých foriem.

Nákladové faktory v projektoch odlievania hliníka

Pochopenie toho, kde sa náklady hromadia v projekte odlievania hliníka, umožňuje kupujúcim a inžinierom robiť rozhodnutia o návrhu a výbere zdrojov, ktoré znižujú celkové náklady, a nie len optimalizovať jednotlivé riadkové položky. Päť najväčších nákladových faktorov vo väčšine programov odlievania hliníka sú amortizácia nástrojov, suroviny, energia, miera šrotu a sekundárne operácie.

Amortizácia nástrojov

Pri nízkych objemoch dominujú náklady na nástroje na jeden diel. HPDC matrica v hodnote 50 000 USD amortizovaná viac ako 10 000 dielov pridáva 5,00 USD za diel len v nákladoch na nástroje. Pri 100 000 dieloch prispieva 0,50 dolára na diel. To je dôvod, prečo by výber procesu pri nízkych objemoch mal uprednostňovať liatie do piesku alebo lacné gravitačné obrábanie, aj keď sú náklady na cyklus vyššie – aritmetika amortizácie nástrojov zvyčajne vyhráva pri objemoch pod 2 000 – 5 000 dielov za rok.

Cena zliatiny a výťažnosť kovu

Cena primárneho hliníkového ingotu kolíše s cenou LME, ktorá sa za posledné desaťročie pohybovala od 1 500 do 3 800 USD za metrickú tonu. Sekundárny (recyklovaný) hliník stojí o 20–40 % menej ako primárny a používa sa vo väčšine operácií tlakového liatia. Výťažnosť kovu – pomer hmotnosti hotového odliatku k celkovému naliatemu kovu – sa pohybuje od 50 – 60 % pre liatie do piesku (s veľkými stúpačkami) do 80 – 92 % pre HPDC (s účinným vtokom). 10% zlepšenie výnosu pri 500-tonovej prevádzke za rok pri nákladoch na hliník 2 000 USD/tonu znižuje náklady na materiál o 100 000 USD ročne.

Miera šrotu a jeho následný dopad

Miera zmetkovitosti pri operáciách odlievania hliníka sa pohybuje od menej ako 2 % v dobre riadených vysokoobjemových zariadeniach HPDC po 10 – 20 % počas spustenia nového programu alebo v zlievarňach so slabým riadením procesu. Každé zvýšenie miery šrotu o 1 % zvyšuje náklady na diel približne o 1 % pred zohľadnením nákladov na akékoľvek sekundárne operácie, ktoré sa už vykonali na zošrotovaných dieloch. V prípade dielov, ktoré sú pred zistením defektu značne opracované, môžu náklady na vyradenú jednotku predstavovať 3–5-násobok samotných nákladov na odlievanie. To je dôvod, prečo investovanie do monitorovania procesov v reálnom čase – snímačov tlaku v dutinách, tepelného zobrazovania teploty formy, analýzy profilu výstrelu – má pozitívnu návratnosť investícií aj pri miernych objemoch výroby.

Sekundárne operácie

Obrábanie, tepelné spracovanie, povrchová úprava, montáž a testovanie tesnosti sú sekundárne operácie, ktoré často prevyšujú náklady na odlievanie v rovnici celkových nákladov na diel. Odliatok, ktorého výroba stojí 4,00 USD, môže stáť 18,00 USD po opracovaní, 3,00 USD po tepelnom spracovaní a 2,00 USD po povrchovej úprave – spolu 27,00 USD bez akejkoľvek marže. Preskúmanie návrhu pre výrobu (DFM) zamerané na redukciu sekundárnych operácií – eliminácia nepotrebných opracovaných prvkov, používanie odliatych povrchov tam, kde to dovoľujú tolerancie, navrhovanie samoumiestňujúcich sa prvkov na upevnenie – bežne znižuje celkové výrobné náklady o 15–30 % bez ohrozenia funkcie dielu.

Nový vývoj v technológii odlievania hliníka

Odvetvie odlievania hliníka zaznamenalo za posledných desať rokov väčší technický pokrok ako v predchádzajúcich troch desaťročiach, najmä vďaka elektrifikácii automobilov a požiadavkám na odľahčenie. Niekoľko konkrétnych vývojov pretvára to, čo môže hliníkový odliatok produkovať a za akú cenu.

Gigacasting a štrukturálne tlakové liatie

Prijatie veľkoformátových strojov HPDC (upínacia sila 6 000 – 9 000 ton) spoločnosťou Tesla na výrobu celých zadných konštrukcií spodku karosérie ako jednotlivých odliatkov – nahrádzajúcich 70 – 100 jednotlivých lisovaných a zváraných oceľových dielov – vyvolalo široký záujem o konštrukčné tlakové liatie. Výrobný prístup znižuje počet dielov, eliminuje prácu pri zváraní a montáži a znižuje hmotnosť. Technickou výzvou je udržiavanie dostatočne nízkych úrovní pórovitosti pre štrukturálnu integritu v týchto mierkach. Zliatiny vyvinuté špeciálne pre štrukturálne tlakové liatie, vrátane Silafont-36 a Aural-2, ponúkajú vyššiu ťažnosť (predĺženie 10–15 %) ako štandardný A380 v stave po odliatí bez tepelného spracovania, čo v prípade potreby umožňuje upgrade T6.

Polopevné odlievanie kovov (reocasting a tixocasting)

Spracovanie polotuhého kovu (SSM) vstrekuje hliník v čiastočne stuhnutom kašovitom stave (40 – 60 % tuhá frakcia), a nie v úplne tekutom stave. Tixotropná suspenzia prúdi pod tlakom, ale má oveľa nižšiu turbulenciu ako kvapalná HPDC, čo vedie k minimálnemu strhávaniu plynu a obsahu oxidového bifilmu. Odliatky SSM dosahujú úrovne pórovitosti pod 0,1 % a sú plne kompatibilné s tepelným spracovaním T6, čím vytvárajú mechanické vlastnosti blížiace sa kovanému hliníku. Náklady na proces sú 20–40 % v porovnaní s konvenčným HPDC, ale pre aplikácie, kde sa vyžaduje štrukturálna integrita a tepelná spracovateľnosť v tlakovo liatych formách, je SSM technicky bezkonkurenčný.

Dizajn matrice riadený simuláciou

Softvér na simuláciu odlievania (MAGMASOFT, ProCAST, Flow-3D Cast) pokročil do bodu, v ktorom je možné s vysokou presnosťou predvídať vzor výplne, postupnosť tuhnutia, teplotné gradienty a rozloženie zvyškového napätia ešte pred výrobou nástrojov. Zlievárne, ktoré investujú do schopnosti simulácie, hlásia 30 – 50 % zníženie skúšok nástrojov a odmietnutí prvého výrobku. Ekonomický prípad je jednoduchý: simulačný balík v cene 30 000 – 80 000 USD ročne ušetrí podstatne viac pri prepracovaní nástrojov a šrotu v akejkoľvek zlievarni prevádzkujúcej viac ako 2 – 3 milióny USD v ročných projektoch nástrojov.

Aditívna výroba nástrojov a jadier

Pieskové formy a jadrá vytlačené 3D – vyrábané tryskovou tlačou z kremičitého piesku – skrátili dobu prípravy odlievania do piesku z týždňov na dni a umožnili zložité vnútorné geometrie, ktoré nie sú možné s konvenčnými nástrojmi na jadrovníky. Pieskové jadro, ktoré predtým vyžadovalo nástroj na jadrovú krabicu v hodnote 15 000 USD a 6-týždňový dodací čas, je teraz možné vytlačiť za 24 – 48 hodín za 200 – 800 USD. Pre tlakové liatie aditívne vyrábané konformné chladiace vložky a vložky brokov vyrábané fúziou laserového práškového lôžka zlepšujú tepelné hospodárenie a životnosť lisovnice merateľne vo vysoko produkčných programoch.
