Ako dlho trvá tlakové liatie?

Ako dlho trvá Odlievanie pod tlakom vziať? Priama odpoveď

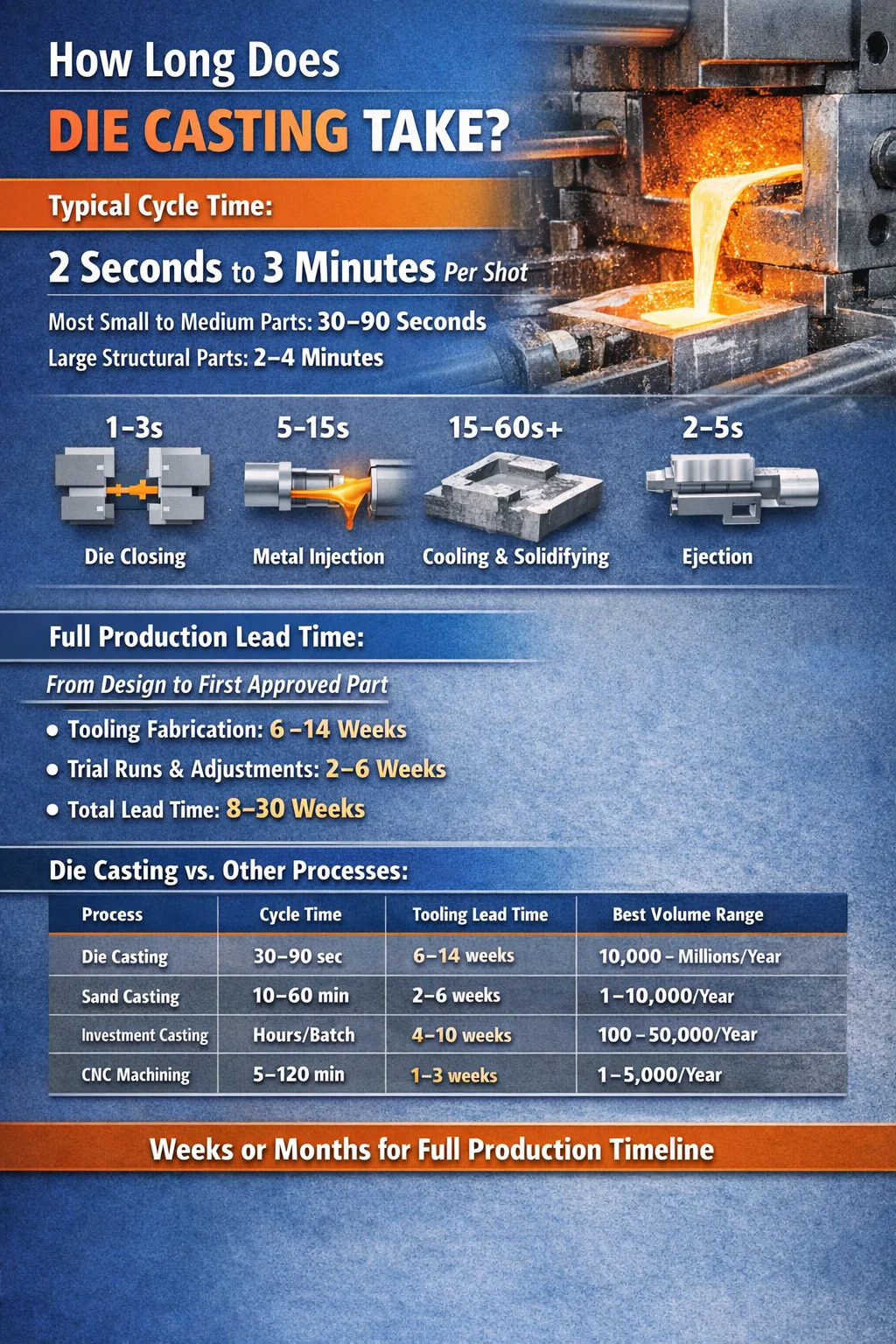

Jeden cyklus tlakového liatia zvyčajne trvá kdekoľvek 2 sekundy až 3 minúty v závislosti od veľkosti dielu, typu zliatiny, hrúbky steny a konfigurácie stroja. Pre väčšinu malých až stredne veľkých hliníkových alebo zinkových komponentov – druhov používaných v automobilových držiakoch, krytoch a spotrebnej elektronike – realistický čas cyklu spadá medzi 30 a 90 sekúnd . Veľké horčíkové alebo hliníkové konštrukčné diely pre elektrické vozidlá môžu toto okno stlačiť na 2 až 4 minúty na jeden výstrel.

Tento údaj o čase cyklu rozpráva len časť príbehu. Predtým, ako z linky vyjde prvý dobrý diel, operácia tlakového liatia zahŕňa výrobu nástrojov (ktorá môže trvať 6 až 14 týždňov), nastavenie stroja, predhrievanie formy, skúšobné snímky a validáciu rozmerov. Od surového návrhu až po schválenú výrobnú časť sa celá časová os meria v týždňoch alebo mesiacoch, nie v sekundách.

Pochopenie cyklu jednotlivých záberov a celkovej časovej osi výroby pomáha nákupcom, inžinierom a prevádzkovým tímom nastaviť realistické očakávania a vyhnúť sa nákladným chybám v plánovaní.

Proces tlakového liatia: Časové členenie podľa jednotlivých fáz

Každý cyklus tlakového liatia pozostáva z niekoľkých sekvenčných etáp. Každý z nich spotrebúva čas a oneskoruje sa v akejkoľvek fáze kaskády do celkového cyklu. Tu je to, čo sa skutočne deje v každom zábere:

Uzatváranie a upínanie matrice

Dve polovice matrice - pevná polovica matrice a polovica vyhadzovacej matrice - sa spoja a uzamknú pri vysokej upínacej sile. Pre 400-tonový stroj so studenou komorou tento krok trvá približne 1–3 sekundy . Väčšie stroje s vyššou tonážou sa pohybujú s väčšou hmotnosťou a na zatvorenie a potvrdenie uzamknutia môžu potrebovať 3–5 sekúnd. Nedostatočná upínacia sila vedie k defektom blesku, takže tento krok nemožno svojvoľne uponáhľať.

Kovové vstrekovanie

Roztavený kov je tlačený do dutiny formy pod tlakom. Pri tlakovom liatí v horúcej komore – používanom hlavne na zliatiny zinku, olova a cínu – je vstrekovací mechanizmus ponorený do taveniny, takže čas plnenia je extrémne rýchly: 0,01 až 0,5 sekundy . Pri tlakovom odlievaní v studenej komore – používanom na hliník, meď a horčík – sa kov musí najskôr naliať do samostatného puzdra a pridať niekoľko sekúnd pred začatím vstrekovania. Procesy skutočného plnenia dutiny v studenej komore stále prebiehajú 0,01 až 0,1 sekundy ale celková fáza vstrekovania vrátane naberania je bližšie k 5–15 sekundám.

Tuhnutie a ochladzovanie

Toto je jediná najdlhšia fáza vo väčšine cyklov tlakového liatia. Po vstreknutí sa kov musí dostatočne ochladiť, aby sa vytvorila dostatočná tuhosť konštrukcie pre vyhadzovanie bez skreslenia. Čas chladenia závisí od geometrie dielu, hrúbky steny, vlastností zliatiny a od toho, ako dobre sú navrhnuté a udržiavané kanály vodného chladenia formy.

Tenkostenné zinkové časti (steny 1,5–2,5 mm) môžu zatuhnúť 3–8 sekúnd . Zvyčajne sú potrebné hliníkové diely so stenami 3–5 mm 15 – 40 sekúnd . Môžu vyžadovať hrubé konštrukčné hliníkové odliatky s prierezom 6–10 mm 60 – 120 sekúnd alebo viac. Skrátenie času chladenia bez vyvolania pórovitosti alebo deformácie je jednou z hlavných technických výziev pri vysokoobjemovom tlakovom liatí.

Otváranie matrice a vysúvanie dielov

Keď je diel dostatočne pevný, matrica sa otvorí a vyhadzovacie kolíky vytlačia odliatok z dutiny. Táto mechanická sekvencia zvyčajne trvá 2–5 sekúnd . Diely padajú na dopravník alebo do ochladzovacej nádrže. Sila vyhadzovania musí byť starostlivo kalibrovaná – príliš malá a súčiastka sa lepí; príliš veľa a tenké prvky sa lámu alebo deformujú.

Mazanie a reset matrice

Po vysunutí roboty alebo striekacie systémy aplikujú na povrch kavity mazivo na uvoľnenie matrice (zvyčajne na vodnej báze). To zabraňuje lepeniu a pomáha regulovať teplotu matrice. Čas striekania sa líši od 2 až 10 sekúnd v závislosti od zložitosti formy a počtu rozprašovacích trysiek. Cykly odfúknutia na odstránenie prebytočného maziva pridajú ďalšie 1–3 sekundy. Kocka sa potom uzavrie a začne sa ďalší cyklus.

Typické časy cyklov podľa zliatiny a typu dielu

Rôzne zliatiny majú rôzne tepelné vlastnosti, vstrekovacie tlaky a správanie pri tuhnutí. Nižšie uvedená tabuľka zobrazuje reprezentatívne časy cyklov pre bežné materiály na tlakové liatie v rôznych veľkostných kategóriách dielov:

Zinok trvalo produkuje najkratšie časy cyklov vďaka nižšiemu bodu topenia (približne 380–420 °C), rýchlejšiemu tuhnutiu a kompatibilite so strojmi s horúcou komorou, ktoré eliminujú krok naberania. Hliník vyžaduje podstatne dlhší čas chladenia kvôli jeho vyššej tepelnej hmotnosti a teplote liatia (620–680 °C). Zliatiny medi s teplotami odlievania nad 900 °C vyžadujú robustné materiály foriem a predĺžené chladenie, vďaka čomu patria medzi najpomalšie v liatí pod tlakom.

Faktory, ktoré určujú, ako dlho trvá tlakové liatie

Čas cyklu nie je ľubovoľné číslo pridelené výrobcom stroja. Vyplýva to zo špecifických fyzikálnych a procesných premenných, ktoré môžu inžinieri merať, modelovať a – do značnej miery – kontrolovať. Najvplyvnejšie faktory sú:

Hrúbka steny a geometria časti

Čas chladenia sa meria približne druhou mocninou hrúbky steny. Zdvojnásobte hrúbku steny a približne štvornásobne predĺžite požadovaný čas chladenia, všetko ostatné je rovnaké. Diel s nominálnou stenou 3 mm, ktorý vychladne za 20 sekúnd, bude potrebovať približne 80 sekúnd, ak bude prerobený na 6 mm. To je dôvod, prečo recenzie dizajnu pre manufacturability (DFM) neustále presadzujú jednotné, tenké steny – nielen preto, aby sa šetril materiál, ale aby boli časy cyklov a náklady na kus zvládnuteľné.

Geometria tiež ovplyvňuje čas plnenia. Komplexné dutiny s úzkymi žliabkami, tenkými rebrami a viacerými jadrami vyžadujú pomalšie vstrekovacie rýchlosti alebo riskujú pórovitosť spôsobenú turbulenciou. Diely s hlbokými vreckami alebo podrezaním vyžadujú bočné akcie (posuvné jadrá), ktoré pridávajú mechanické kroky k otváracím a zatváracím sekvenciám.

Riadenie teploty matrice

Teplota matrice má priamy a silný vplyv na čas cyklu. Príliš studené matrice spôsobujú predčasné stuhnutie, chybné chody a studené uzávery. Príliš horúce matrice predlžujú čas chladenia a riskujú spájkovanie (prilepenie kovu na matricu). Optimálne teplotné okno formy pre tlakové liatie hliníka je zvyčajne 150 až 250 °C na povrchu dutiny, udržiavané kombináciou vnútorných kanálov vodného chladenia a vonkajšieho chladenia rozprašovaním.

Regulátory teploty matrice (DTC) cirkulujú ohriatu vodu alebo olej cez matricu, aby stabilizovali teplotu počas spúšťania a udržiavali ju počas nepretržitej výroby. Dobre navrhnutý chladiaci okruh môže skrátiť čas tuhnutia o 20–35 % v porovnaní s neoptimalizovanou matricou rovnakej geometrie. Zle umiestnené chladiace vedenia – príliš ďaleko od hrubých častí – zanechávajú horúce miesta, ktoré nútia operátorov umelo predlžovať čas chladenia, aby sa predišlo skrúteným alebo prasknutým častiam.

Tonáž a rýchlosť stroja

Stroje s vyššou tonážou pohybujú ťažšími doskami a vyžadujú viac času na otváranie a zatváranie matrice, dokonca aj s rýchlymi hydraulickými alebo elektrickými pohonmi. 160-tonový stroj môže dokončiť upínací cyklus za 1,5 sekundy; 2 000-tonovému stroju, ktorý vyrába konštrukčné automobilové diely, môže upnutie trvať 5 až 8 sekúnd. Elektrické stroje na tlakové liatie (poháňané servomotorom) vo všeobecnosti dosahujú rýchlejšie a opakovateľnejšie upínacie a vstrekovacie pohyby ako staršie stroje s výlučne hydraulickým pohonom, pričom pri stredne veľkých dieloch často orezávajú 2–5 sekúnd za cyklus.

Počet dutín

Viacdutinové matrice produkujú viac dielov na jeden výstrel bez toho, aby sa proporcionálne predlžoval čas cyklu. Jednodutinová matrica pre malý zinkový konektor môže bežať 15 sekúnd na cyklus, čo dáva 4 výstrely za minútu. 16-dutinová matrica pre rovnaký diel na rovnakom stroji stále beží približne 15 – 20 sekúnd na cyklus, ale teraz produkuje 16 dielov na cyklus namiesto jedného – efektívne skracuje čas na jeden diel z 15 sekúnd na menej ako 1,5 sekundy. Kompromisom sú vyššie náklady na matricu (16-dutinová zinková matrica môže stáť 80 000 - 150 000 USD v porovnaní s 15 000 - 30 000 USD za jednu dutinu) a komplexnejšia kontrola kvality.

Úroveň automatizácie

Manuálne operácie – kde operátor naberá kov, ručne odoberá diely a strieka matricu ručnou pištoľou – zavádza variabilitu času cyklu 10–30 %. Robotická extrakcia, automatizované striekacie systémy a integrované orezávacie lisy túto variabilitu odstraňujú. V plne automatizovaných veľkoobjemových závodoch na výrobu automobilových dielov sa variácie medzi jednotlivými cyklami bežne udržiavajú pod 1 sekundu, čo umožňuje presné predpovedanie výkonu a konzistentnú metalurgickú kvalitu.

Doba trvania tlakového liatia: Od návrhu po prvú výrobnú časť

Pre nákupcov a projektových manažérov je čas cyklu na jeden záber často menej bezprostredne relevantný ako celkový čas dodania od objednávky po prvú schválenú zásielku. Táto časová os je rozdelená do niekoľkých odlišných fáz:

Dizajn a výroba nástrojov

Formy na tlakové liatie sú zložité, presne opracované nástroje vyrobené z nástrojovej ocele H13 na prácu za tepla alebo ekvivalentných akostí. Stredne zložitý nástroj na tlakové liatie hliníka – jedna dutina, mierna geometria, žiadne vedľajšie činnosti – zvyčajne trvá 6-10 týždňov vyrobiť podľa schváleného dizajnu. Zápustky s viacerými bočnými činnosťami, zložitým vnútorným chladením alebo úzkymi rozmerovými toleranciami môžu trvať 10-16 týždňov . Náklady na nástroje sa pohybujú od približne 15 000 USD za jednoduchú zinkovú matricu až po viac ako 300 000 USD za veľkú konštrukčnú hliníkovú matricu s vákuovými systémami a viacerými jadrami.

Dodávatelia v Číne a juhovýchodnej Ázii často uvádzajú 4 až 6 týždňov na výrobu nástrojov, ale to často vylučuje cykly kontroly návrhu a môže zahŕňať skrátené časové harmonogramy, ktoré zvyšujú počet skúšobných záberov a oneskorujú schválenie dielov.

Skúšobné výstrely a kvalifikácia dielu

Po nainštalovaní matrice na stroj sa proces začína výstrelmi T1 (prvá skúška). Tieto počiatočné snímky sa používajú na stanovenie základných parametrov procesu – rýchlosť vstrekovania, plniaci tlak, teplota formy a čas chladenia. Je extrémne zriedkavé, aby matrica vytvorila vyhovujúce časti v prvý deň skúšok. Väčšina programov má rozpočet 2-4 kolá skúšok počas 2–6 týždňov na vyladenie procesu, riešenie rozmerových odchýlok a vyriešenie povrchových defektov.

Tlakové odliatky pre automobilový priemysel vyžadujú PPAP (Production Part Approval Proces) alebo ekvivalentnú dokumentáciu vrátane správ o rozmeroch, certifikácií materiálov a štúdií spôsobilosti procesu (Cpk ≥ 1,67 na kritických vlastnostiach). Táto fáza dokumentácie môže pridať ďalšie 2–4 týždne po tom, ako diely prejdú kontrolou rozmerov.

Celkové zhrnutie dodacej doby

• Jednoduchá časť, žiadne vedľajšie akcie, neautomobilové: 8-14 týždňov od objednávky nástrojov až po prvú schválenú zásielku
• Stredne zložité odlievanie automobilov pod tlakom: 14-22 týždňov
• Veľká konštrukčná časť s vákuovým odlievaním a PPAP: 20-30 týždňov
• Prototypové odlievanie (mäkké nástroje, hliníkové alebo kirksitové formy): 2–4 týždne , obmedzený objem, nižšia presnosť

Tlakové liatie v horúcej komore a studenej komore: Porovnanie času

Dve hlavné kategórie procesov tlakového liatia sa výrazne líšia v rýchlosti kvôli ich základnej mechanickej architektúre:

Tlakové liatie v horúcej komore

V strojoch s horúcou komorou je vstrekovací valec (husí krk) trvalo ponorený do kúpeľa roztaveného kovu. Keď sa piest zasunie, kov automaticky naplní komoru. Keď postupuje, kov je tlačený cez husí krk a do matrice. Pretože neexistuje samostatný naberací krok, časy cyklov sú výrazne kratšie — malé zinkové časti sa môžu otáčať rýchlosťou 300 – 500 výstrelov za hodinu na matriciach s viacerými dutinami. Tento proces je obmedzený na zliatiny s nízkou teplotou topenia (zinok, olovo, cín, trochu horčíka), pretože vyššie teploty rýchlo degradujú ponorené komponenty.

Tlakové liatie v studenej komore

Stroje so studenou komorou udržiavajú vstrekovací mechanizmus oddelený od taviacej pece. Operátor alebo automatizovaný robot s naberacou panvou prenesie odmeraný kus kovu do puzdra pred každým cyklom. Toto dodáva 5-15 sekúnd na cyklus v porovnaní s horúcou komorou, ale umožňuje spracovanie vysokoteplotných zliatin, ako je hliník, horčík a meď, ktoré by zničili ponorený husí krk. Väčšina tlakového odlievania podľa hmotnosti – najmä automobilové hliníkové diely – používa stroje so studenou komorou.

Z praktického hľadiska by zinkový konektor vyrobený na stroji s horúcou komorou mohol stáť 0,08 – 0,25 USD za kus len v čase cyklu. Rovnaká geometria súčiastok prerobená z hliníka na stroji so studenou komorou by mohla mať náklady súvisiace s časom cyklu 0,40 – 1,20 USD za kus – skutočný nákladový faktor vo veľkoobjemových aplikáciách spotrebnej elektroniky, kde sa za každú sekundu počítajú stovky miliónov jednotiek ročne.

Ako sa tlakové liatie porovnáva s inými výrobnými procesmi v rýchlosti

Tlakové liatie je jednou z najrýchlejších metód na výrobu zložitých kovových dielov v mierke, ale jeho výhoda rýchlosti je najvýraznejšia pri veľkých objemoch. Porovnanie s inými bežnými procesmi tvárnenia kovov objasňuje, kde stojí tlakové liatie:

Výhoda rýchlosti tlakového liatia v porovnaní s liatím do piesku a investičným liatím je podstatná – často 10x až 50x rýchlejšia na diel pri plnej výrobe. Táto výhoda rýchlosti v kombinácii s vynikajúcou opakovateľnosťou rozmerov (bežne sa dodržiavajú tolerancie ± 0,1 mm na nekritických prvkoch) vysvetľuje, prečo tlakové liatie dominuje vo výrobe automobilov, spotrebnej elektroniky a zariadení v objemoch nad približne 10 000 dielov za rok.

Stratégie na skrátenie doby cyklu tlakového liatia

Pri veľkoobjemovej výrobe sa dokonca aj 5-sekundové skrátenie doby cyklu premieta priamo do merateľných úspor nákladov. Súčiastka bežiaca rýchlosťou 60 sekúnd na cyklus na stroji so zaťažením 120 USD/hodinu stojí 2,00 USD za cyklus. Skrátite to na 50 sekúnd a cena za kus klesne na 1,67 USD – 16,5 % zníženie bez zmeny materiálu, práce alebo réžie. Pri 1 milióne súčiastok za rok to predstavuje ročnú úsporu 330 000 USD z jediného zlepšenia procesu. Najúčinnejšie stratégie na zníženie času cyklu sú:

Optimalizujte dizajn chladiaceho okruhu

Konformné chladenie – kde chladiace kanály sledujú obrys dutiny a nie sú v priamom smere – môže skrátiť čas chladenia 20 – 40 % v porovnaní s konvenčnými vŕtanými kanálmi. Konformné kanály sa vyrábajú pomocou aditívnej výroby (3D tlač vložiek z nástrojovej ocele) a umiestňujú chladiacu vodu oveľa bližšie ku zložitým povrchom. Príplatok za počiatočné náklady na nástroje (zvyčajne 10 000 – 40 000 USD navyše za súpravu doštičiek) sa rýchlo obnoví vo veľkoobjemových programoch.

Správne používajte intenzifikačný tlak

Použitie vysokého intenzifikačného tlaku (tlak 2. fázy) ihneď po vyplnení dutiny vtláča kov do každého detailu a kompenzuje zmršťovanie počas tuhnutia. Správna intenzifikácia znižuje mikroporéznosť, čo zase umožňuje tenšie steny, ktoré sa rýchlejšie ochladzujú. Toto je nepriama, ale efektívna cesta ku kratším cyklom vďaka zlepšenej spoľahlivosti návrhu dielov.

Minimalizujte teplotu vyhadzovania

Diely môžu byť vyhadzované pri vyšších teplotách, než mnohí operátori predpokladajú, za predpokladu, že geometria nie je náchylná na deformáciu a umiestnenie vyhadzovacieho kolíka je správne. Testovanie pomocou tepelného zobrazovania a merania deformácie umožňuje tímom experimentálne identifikovať minimálny bezpečný čas chladenia. Mnohé výrobné programy bežia o 10–20 % dlhšie chladiace časy, ako je potrebné, jednoducho preto, že po počiatočnom nastavení neboli nikdy opätovne optimalizované.

Implementujte monitorovanie procesov v reálnom čase

Moderné stroje na tlakové liatie vybavené snímačmi tlaku v dutine, rýchlosti piestu a teploty formy môžu automaticky upravovať parametre procesu od záberu k záberu. Toto adaptívne ovládanie zabraňuje príliš konzervatívnym časom chladenia, ktoré operátori nastavujú manuálne, aby sa predišlo občasným chybným výstrelom. Konzistentné podmienky procesu tiež znižujú mieru šrotu, čo efektívne zlepšuje čistý výkon bez toho, aby sa zmenil cyklus stroja.

Zmena dizajnu pre jednotnú hrúbku steny

Hrubé výstupky, rebrá alebo podložky, ktoré sa výrazne odchyľujú od nominálnej hrúbky steny, vytvárajú horúce miesta, ktoré určujú minimálny čas chladenia pre celý diel. Odstránenie hrubých častí, pridanie polomerových prechodov a nahradenie pevných podložiek rebrovanými štruktúrami môže tieto prekážky odstrániť. V jednom zdokumentovanom prepracovaní automobilového držiaka sa zmenšením maximálnej steny z 8 mm na 5 mm (pri zachovaní pevnosti vďaka geometrii rebier) skrátil čas chladenia zo 75 sekúnd na 42 sekúnd – 44 % zníženie, ktoré posunulo diel do výrazne menšej a lacnejšej triedy strojov.

Operácie po odliatí a ich časové požiadavky

Odlievanie pod tlakom je len začiatok. Väčšina dielov odlievaných pod tlakom vyžaduje dodatočné operácie predtým, ako sú pripravené na odoslanie alebo montáž. Tieto kroky po odlievaní pridávajú čas – niekedy viac ako samotný cyklus odlievania – a musia byť naplánované do celkového plánovania výroby:

• Orezávanie/odstraňovanie: Odstránenie zábleskov (tenké kovové rebrá na deliacich líniách) a bežec/brána. Manuálne odblesknutie: 30–120 sekúnd na diel. Automatické orezávanie: 3–10 sekúnd na diel.
• Odstreľovanie: Čistenie povrchu a zlepšenie textúry. Dávkový cyklus: 5–15 minút pre zaťaženie dielov.
• CNC obrábanie: Vŕtanie, závitovanie a presné frézovanie liatych povrchov. Čas sa značne líši: 30 sekúnd až 10 minút v závislosti od funkcií a príslušenstva.
• Tepelné spracovanie (T5/T6 pre hliník): Riešenie a umelé starnutie môžu zabrať 6–24 hodín celkom a vyžaduje dávkové plánovanie pece.
• Povrchová úprava (eloxovanie, práškové lakovanie, lakovanie): 1–48 hodín v závislosti od procesu a triedy dokončenia.
• Kontrola a meranie rozmerov: Kontrola CMM na prvých článkoch alebo plánoch vzoriek: 10–60 minút na časť pre komplexné správy.

Keď sú zahrnuté operácie po odlievaní, celkový čas výroby dielu v dielni sa môže merať v hodinách alebo dňoch, a nie v sekundách. Efektívne výrobné bunky kombinujú robotickú extrakciu, inline orezávacie lisy a integrované dopravníky, aby sa minimalizoval čas medzi operáciami a znížili sa zásoby počas procesu.

Bežné mylné predstavy o čase tlakového liatia

Niekoľko pretrvávajúcich nedorozumení týkajúcich sa časových línií tlakového liatia spôsobuje problémy pri získavaní zdrojov, plánovaní programu a odhadovaní nákladov:

"Odlievanie je vždy rýchle"

Tlakové liatie je rýchle pre veľkoobjemovú, opakovanú výrobu identických dielov. Pri nízkych objemoch to nie je rýchle, pretože časovej osi dominuje doba prípravy nástrojov. Pri 500-kusovej prototypovej objednávke je 10-týždňový dodací čas nástrojov, vďaka čomu je tlakové liatie pomalšie ako CNC obrábanie alebo dokonca investičné liatie, pokiaľ ide o čas potrebný na vytvorenie prvého dielu. To je dôvod, prečo prototypové tlakové liatie s dočasnými hliníkovými nástrojmi existuje ako kategória – akceptuje zníženú životnosť nástroja na rýchlejšie získavanie dielov.

„Rýchlejší čas cyklu vždy znamená nižšie náklady“

Skrátenie doby cyklu pod procesne stabilné minimum zvyšuje množstvo odpadu a frekvenciu údržby matrice. 10-sekundové skrátenie času chladenia, ktoré zvyšuje množstvo odpadu z 2 % na 8 %, šetrí strojový čas, ale zvyšuje náklady na kov a prepracovanie. Optimálny čas cyklu minimalizuje celkové náklady na dobrý diel – nielen čas stroja. To si vyžaduje zohľadnenie nákladov na šrot a prepracovanie spolu s mierou zaťaženia stroja.

"Dodacia lehota uvedená mojím dodávateľom je celková doba dodania"

Dodávatelia zvyčajne uvádzajú dodaciu dobu nástrojov a niekedy dodaciu dobu vzorky T1. Zriedkavo zahŕňajú čas na iterácie preskúmania návrhu, schvaľovanie rozmerov na strane zákazníka, prípravu dokumentácie PPAP alebo logistiku. Kupujúci, ktorí berú uvedený čas na obrábanie ako celkový čas do výroby, sa pravidelne ocitajú 4 až 8 týždňov oproti plánu. Realistický plán programu pridáva k uvedenému číslu dodávateľa minimálne 3–6 týždňov na schválenie dielu a nastavenie dodávateľského reťazca.
