Aká je hlavná výhoda tlakového liatia?

Hlavnou výhodou tlakového liatia je jeho schopnosť vyrábať veľké objemy zložitých, rozmerovo presných kovových dielov pri vysokej rýchlosti s minimálnym dodatočným spracovaním. V jedinom výrobnom cykle poskytuje tlakové liatie prísne tolerancie, hladké povrchové úpravy a konzistentnú opakovateľnosť, s ktorou sa môže vyrovnať len málo iných procesov tvárnenia kovov. Pre priemyselné odvetvia, kde záleží na presnosti a výkone – automobilový priemysel, elektronika, letecký priemysel, spotrebný tovar – je tlakové liatie na priesečníku účinnosti a kvality.

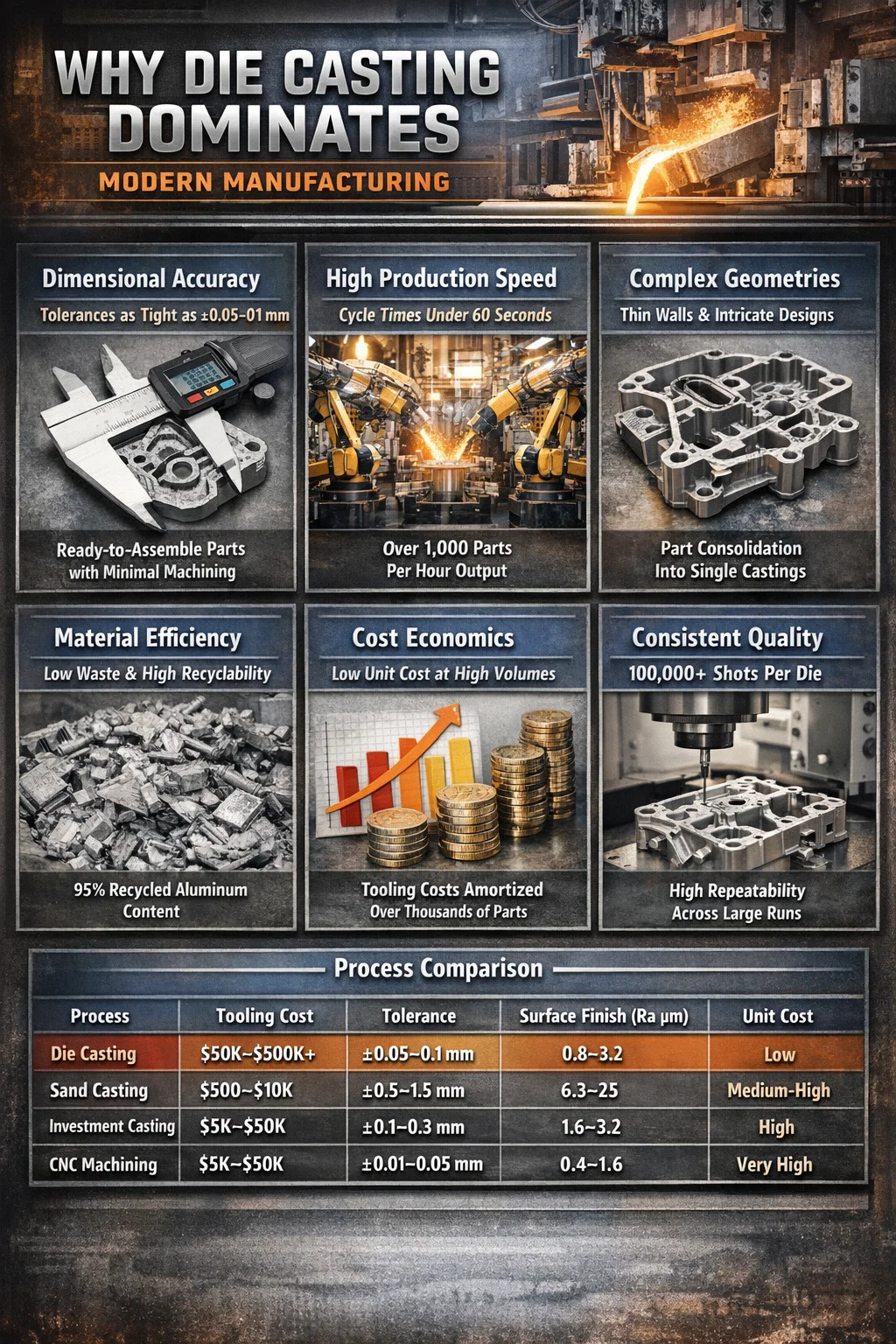

Tento článok presne rozoberá, prečo má tlakové liatie dominantné postavenie v modernej výrobe, zahŕňa rozmerovú presnosť, rýchlosť, efektívnosť materiálu, hospodárnosť nákladov a porovnanie s konkurenčnými procesmi.

Rozmerová presnosť a tesné tolerancie

Odlievanie pod tlakom dôsledne dosahuje také prísne tolerancie ±0,1 mm na väčšine prvkov a v nastaveniach presných nástrojov sú dosiahnuteľné tolerancie ±0,05 mm. Táto úroveň presnosti je zabudovaná do samotného procesu - roztavený kov sa vstrekuje pod vysokým tlakom (v rozmedzí od 1 500 do viac ako 25 000 psi v závislosti od zliatiny a geometrie dielu) do kalených oceľových lisovníc, ktoré si zachovávajú svoj tvar pri stovkách tisícov výstrelov.

Čo to znamená v praxi: diely vychádzajú z procesu tlakového liatia pripravené na montáž alebo vyžadujú len menšie sekundárne opracovanie. Otvory, závity, výstupky, rebrá a podrezania môžu byť často odlievané priamo do dielu. V porovnaní s pieskovým liatím, ktoré má typicky tolerancie ±0,5 mm alebo horšie, tlakové liatie výrazne znižuje potrebu CNC dokončovacích operácií.

Napríklad pri skriniach automobilových prevodoviek musia byť otvory pre ložiskové sedlá udržiavané v zlomkoch milimetra. Hliníkové kryty odlievané pod tlakom to dosahujú priamo z formy, čím sa skracuje čas stroja na jeden diel z 20 minút CNC práce na 3–5 minút ľahkého dokončovania.

Vysoká rýchlosť výroby a doba cyklu

Rýchlosť je jednou z definujúcich silných stránok procesu tlakového liatia. V závislosti od veľkosti dielu a zliatiny sa časy cyklu pohybujú od menej ako 10 sekúnd pre malé komponenty zinkového tlakového odliatku do 60–90 sekúnd pre väčšie hliníkové diely. Jediný stroj na tlakové liatie s viacdutinovou formou dokáže vyrobiť tisíce hotových dielov za smenu.

Najmä tlakové liatie zinku je mimoriadne rýchle. Malé zinkové súčiastky — kryty konektorov, uzamykacie mechanizmy, miniatúrne konštrukčné časti — možno vyrábať rýchlosťou presahujúcou tieto hodnoty 1000 výstrelov za hodinu na strojoch s horúcou komorou. Táto priepustnosť sa jednoducho nedá dosiahnuť odlievaním, kovaním alebo obrábaním z tyčového materiálu.

Linky na vysokotlakové liatie (HPDC) v automobilovom sektore bežia takmer nepretržite, s automatizovaným vyberaním dielov, orezávaním a kontrolou kvality integrovanými priamo do bunky. Výstupom môže byť dobre optimalizovaný HPDC článok produkujúci hliníkové držiaky motora alebo skrine prevodovky 400 až 600 kompletných dielov za zmenu s minimálnym zásahom operátora.

Táto výhoda rýchlosti sa spája s veľkými výrobnými sériami. Keď potrebujete 500 000 identických dielov za rok, jednotkové náklady na nástroje sa rýchlo amortizujú a výhoda doby cyklu sa premietne priamo do nižších nákladov práce na diel.

Schopnosť komplexnej geometrie

Tlakové liatie umožňuje výrobu súčiastok so zložitou geometriou, ktoré by boli neúmerne drahé pri obrábaní a často nemožné pri kovaní. Vnútorné priechody, tenké steny, zložité vonkajšie profily, integrované montážne prvky a dekoratívne povrchové textúry môžu byť začlenené do jedného tlakovo odliateho dielu.

Schopnosť tenkých stien

Hliníkové tlakové odliatky bežne dosahujú hrúbky steny 1,5 až 2,5 mm . Zinok, ktorý má vynikajúcu tekutosť, môže vytvárať steny tenké ako 0,4 mm v malých častiach. Táto schopnosť je rozhodujúca pre znižovanie hmotnosti v automobilovom a leteckom priemysle a pre zmenšenie veľkosti krytov spotrebnej elektroniky.

Konsolidácia časti

Jednou z ekonomicky najvýznamnejších aplikácií geometrie tlakového liatia je konsolidácia dielov – kombinovanie predtým vyrobených a zmontovaných komponentov do jedného dielu odlievaného pod tlakom. Upevnilo sa používanie veľkoformátového tlakového odlievania (Giga Casting) spoločnosťou Tesla viac ako 70 jednotlivých lisovaných a zváraných dielov v zadnej konštrukcii podvozku Modelu Y do jedného hliníkového tlakového odliatku. Tým sa eliminovali montážne prípravky, zváracie roboty a spojovacie operácie na veľkej časti konštrukcie karosérie.

Podobná logika platí v menšom rozsahu v mnohých odvetviach. Hydraulický rozdeľovací blok odlievaný pod tlakom môže nahradiť opracovaný blok plus viaceré zvárané armatúry a porty, čím sa zníži počet dielov a potenciálne miesta úniku.

Kvalita povrchovej úpravy

Tlakovým liatím sa vyrábajú povrchové úpravy v rozsahu Ra 0,8 až 3,2 um priamo z matrice, bez akéhokoľvek dodatočného opracovania alebo leštenia. To je výrazne hladšie ako liatie do piesku (Ra 6,3–25 µm) a porovnateľné s operáciami ľahkého obrábania.

Hladký povrch ako odliatok je vhodný na priame lakovanie, práškové lakovanie, eloxovanie alebo pokovovanie bez náročnej prípravy povrchu. Pre produkty orientované na spotrebiteľa – kľučky, kryty, ozdobné lišty – to znamená nižšie náklady na konečnú úpravu a rýchlejší čas na predajný vzhľad.

Nástroje na tlakové liatie môžu tiež obsahovať textúrované povrchy, logá, čísla dielov a jemné detaily priamo na čele lisovnice, takže značka a identifikácia sa odlievajú skôr ako sekundárne operácie.

Materiálová efektívnosť a recyklovateľnosť

Tlakové liatie je proces takmer čistého tvaru, čo znamená, že objem kovu v hotovom odliatku je blízky objemu spotrebovaného kovu. Na rozdiel od obrábania z plných predvalkov – kde je pri zložitých dieloch bežná miera úberu materiálu 50 – 80 %, tlakové liatie vytvára relatívne málo odpadu. Systémy žľabov, prepadové vrty a odkvap sa odrežú a recyklujú priamo späť do taviacej pece.

Primárne zliatiny používané pri tlakovom liatí – hliník, zinok, horčík a zliatiny na báze medi – sú všetky vysoko recyklovateľné. Sekundárne hliníkové zliatiny (vyrobené skôr z recyklovaného šrotu než primárneho roztaveného kovu) tvoria väčšinu hliníka používaného pri tlakovom liatí a ich výroba si vyžaduje približne 5 % energie potrebné na výrobu primárneho hliníka z bauxitovej rudy. Vďaka tomu je tlakové liatie skutočne udržateľnejším procesom tvárnenia kovu v porovnaní s procesmi, ktoré sa spoliehajú na primárny vstup kovu.

Pri veľkoobjemovej výrobe majú aj malé zlepšenia vo výťažnosti kovu významné dôsledky na náklady. Zariadenie odlievajúce 10 000 kg hliníka za deň, ktoré zvyšuje výťažnosť zo 70 % na 75 %, regeneruje 500 kg predajného kovu za deň – čo predstavuje významné zníženie vstupných nákladov a spotreby energie.

Ekonomika nákladov v rozsahu

Odlievanie pod tlakom má vysoké počiatočné náklady na nástroje – výrobná forma pre stredne zložitú hliníkovú časť zvyčajne stojí medzi 50 000 a 250 000 dolárov v závislosti od veľkosti, zložitosti a počtu dutín. V prípade veľmi veľkých konštrukčných odliatkov alebo nástrojov s viacerými posúvačmi môžu náklady presiahnuť 500 000 USD. Táto investícia s predstihom je hlavnou prekážkou tlakového liatia pre nízkoobjemové aplikácie.

Keď sa však náklady na nástroje amortizujú v rámci dostatočného objemu výroby – zvyčajne 20 000 až 50 000 dielov alebo viac – jednotkové náklady na tlakové liatie klesnú výrazne pod úroveň alternatív. Kombinácia rýchlych cyklov, minimálnej práce na diel, nízkej miery šrotu a znížených sekundárnych operácií vytvára jednotkový ekonomický profil, ktorému sa konkurenčné procesy nemôžu vyrovnať v objeme.

Tabuľka ilustruje, kam sa tlakové liatie hodí: nie je to najlacnejšia možnosť pre malé objemy a nezhoduje sa s CNC obrábaním pre maximálnu presnosť. Ale pre stredne až veľké objemy výroby zložitých dielov vyžadujúcich dobrú presnosť, hladké povrchy a nízke jednotkové náklady zaberá pozíciu, ktorú žiadny iný proces nemôže plne nahradiť.

Konzistentnosť a opakovateľnosť počas dlhých výrobných sérií

Kalená oceľová matrica H13 používaná pri tlakovom odlievaní hliníka je zvyčajne určená pre 100 000 až 200 000 výstrelov pred potrebou renovácie alebo výmeny. Zinkové odlievacie formy, pracujúce pri nižších teplotách a tlakoch, bežne prekračujú 1 000 000 výstrelov . Počas tejto životnosti sa rozmery matrice menia minimálne, čo znamená, že rozmery dielov zostávajú v rámci špecifikácie od prvého výstrelu po posledný.

Táto opakovateľnosť je rozhodujúca pre výrobu na montážnej linke. Keď sa tisíce identických dielov musia zhodovať s ostatnými komponentmi od viacerých dodávateľov, konzistentnosť je rovnako dôležitá ako presnosť. Držiak odlievaný pod tlakom, ktorý správne sedí pri výstrele 1, by mal rovnako dobre sedieť pri výstrele 100 000 – a pri dobre udržiavanej operácii tlakového odlievania bude.

Moderné stroje na tlakové liatie používajú riadenie procesu s uzavretou slučkou na udržanie parametrov výstrelu – rýchlosť vstrekovania, tlak, teplota formy, čas chladenia – v tesných oknách, čím sa ďalej zaisťuje, že vlastnosti dielov zostanú konzistentné naprieč zmenami, operátormi a dokonca aj zariadeniami, keď sa použije rovnaká špecifikácia formy.

Možnosti zliatiny a mechanické vlastnosti

Tlakové liatie nie je obmedzené na jeden materiál. Najbežnejšie používané zliatiny na tlakové liatie ponúkajú špecifický profil výkonu:

• Zliatiny hliníka (A380, A383, ADC12): Najpoužívanejší materiál na tlakové liatie. Dobrý pomer pevnosti k hmotnosti, vynikajúca odolnosť proti korózii, dobrá tepelná vodivosť. Pevnosť v ťahu zvyčajne 300–330 MPa. Ideálne pre automobilové konštrukčné diely, kryty elektroniky, telesá čerpadiel.
• Zliatiny zinku (Zamak 3, Zamak 5, ZA-8): Vyššia hustota ako hliník, ale výnimočná tekutosť odlievania umožňuje najtenšie steny a najjemnejšie detaily. Pevnosť v ťahu 280–400 MPa. Vo veľkej miere sa používa v zámkoch, hardvéri, konektoroch a presných miniatúrnych častiach.
• Zliatiny horčíka (AZ91D, AM60): Najľahší konštrukčný kov používaný pri tlakovom liatí, približne o 35 % ľahší ako hliník. Pevnosť v ťahu 230–260 MPa. Rastúce využitie v automobilových prístrojových doskách, stĺpikoch riadenia, podvozkoch notebookov.
• Zliatiny medi (mosadz, bronz): Používa sa tam, kde sa vyžaduje odolnosť proti korózii, elektrická vodivosť alebo ložiskové vlastnosti. Vyššie opotrebovanie nástrojov v dôsledku zvýšených teplôt odlievania.

Mechanické vlastnosti dielov odlievaných pod tlakom, hoci sú vo všeobecnosti nižšie ako kované ekvivalenty v dôsledku mikropórovitosti odliatku, sú primerané pre veľkú väčšinu konštrukčných aplikácií. Tepelné spracovanie hliníkových tlakových odliatkov (T5 alebo T6 temperovanie) môže ďalej zlepšiť pevnosť a tvrdosť tam, kde je to potrebné, aj keď je to obmedzené na časti s nízkou pórovitosťou vyrobené vákuovým alebo lisovacím procesom odlievania.

Aplikácie, kde tlakové liatie prináša najväčšiu hodnotu

Pochopenie toho, kde tlakové liatie vyniká, pomáha objasniť, kedy by malo byť špecifikované v porovnaní s konkurenčnými procesmi.

automobilový priemysel

Automobilový sektor tvorí zhruba 70 % celkovej výroby hliníkových tlakových odliatkov globálne. Bloky motorov, skrine prevodoviek, skrine spojok, olejové čerpadlá, skrine diferenciálov, držiaky odpruženia a skrine batérií EV sú bežne odlievané pod tlakom. Snaha o odľahčenie vozidla s cieľom zlepšiť palivovú úspornosť a dojazd EV urýchlila prechod od železných a oceľových odliatkov k hliníkovým tlakovým odliatkom.

Spotrebná elektronika

Rámy pre notebooky, vnútorné štrukturálne rámy smartfónov, telá fotoaparátov a kryty audio zariadení sa vyrábajú pomocou tlakového liatia – predovšetkým hliníka a horčíka. Schopnosť vyrábať tenkostenné konštrukčné rámy s integrovanými funkciami odvádzania tepla a montážnymi výstupkami robí z tlakového liatia preferovaný proces pre tento sektor.

Priemyselné zariadenia a elektrické náradie

Kryty prevodoviek, koncové uzávery motorov, telesá pneumatických a hydraulických ventilov a kryty elektrického náradia sú tlakovo odlievané pri veľkom objeme kvôli odolnosti a rozmerovej presnosti. Schopnosť integrovať zložité vnútorné otvory do telies hydraulických ventilov je špecifickou výhodou tlakového liatia oproti obrábaným alternatívam.

Kovanie, zámky a kovania

Zinkové odlievanie dominuje vo veľkoobjemovej výrobe dverového kovania, korpusov visiacich zámkov, kovania skriniek, vodovodných armatúr a elektrických konektorov. Rozlíšenie detailov a povrchová úprava zinkového tlakového odliatku zodpovedajú alebo prevyšujú to, čo je možné dosiahnuť obrábaním, za zlomok nákladov na jednotku objemu.

Obmedzenia zohľadnenia pri výbere procesu

Tlakové liatie nie je správnou voľbou pre každú aplikáciu. Jasné o jeho obmedzeniach predchádza nákladným chybám:

• Vysoká investícia do nástrojov: Malosériová výroba (menej ako 10 000 – 20 000 dielov) často nedokáže amortizovať náklady na nástroje konkurencieschopne. Liatie do piesku alebo investičné liatie môže byť ekonomickejšie pri nižších objemoch.
• Pórovitosť: Štandardné vysokotlakové odlievanie zachytáva vzduch v odliatku, čím vytvára mikropórovitosť, ktorá obmedzuje zvárateľnosť a sťažuje tepelné spracovanie. Vákuové liatie a tlakové liatie to zmierňujú, ale zvyšujú náklady na proces.
• Obmedzený sortiment zliatin: Nie všetky kovy sú vhodné na tlakové liatie. Zliatiny s vysokou teplotou topenia, ako je oceľ a titán, nie sú komerčne odlievané pod tlakom kvôli extrémnym teplotám a rýchlemu opotrebovaniu formy.
• Obmedzenia veľkosti dielov: Veľmi veľké diely vyžadujú veľmi veľké a drahé stroje. Zatiaľ čo v súčasnosti existujú štrukturálne tlakové odlievacie stroje s upínacími silami nad 6 000 ton, stále existujú praktické limity veľkosti dielov.
• Obmedzenia dizajnu: Hrúbka steny musí zostať relatívne rovnomerná, aby sa predišlo poruchám zmršťovania. Hlboké podrezania a určité vnútorné geometrie vyžadujú vedľajšie činnosti alebo jadrá, čím sa zvyšuje zložitosť nástrojov a náklady.

Žiadne z týchto obmedzení nepopiera hlavné výhody tlakového liatia – jednoducho definujú prevádzkovú obálku, v rámci ktorej je tlakové liatie optimálnou voľbou.

Nové vývojové trendy Rozširujúce možnosti tlakového liatia

Proces tlakového liatia sa neustále vyvíja, rozširuje rozsah jeho aplikácií a rieši historické obmedzenia.

Vákuové liatie pod tlakom

Odsávaním vzduchu z dutiny formy pred vstrekovaním vákuové liatie výrazne znižuje pórovitosť. To umožňuje tepelné spracovanie hliníkových odliatkov T6, čím sa zlepšuje medza klzu 30 – 50 % v porovnaní so stavom po odliatí a otváraním konštrukčných aplikácií, ktoré sa predtým obmedzovali na výkovky.

Polopevné tlakové liatie (reocasting a Thixocasting)

Vstrekovanie kovu v polotuhom stave – čiastočne stuhnutého na kašu a nie úplne tekutého – znižuje turbulenciu a zachytený plyn počas vstrekovania. Polotuhé tlakové odliatky majú mikroštruktúru bližšie k výkovkom, s vynikajúcimi mechanickými vlastnosťami a zvárateľnosťou. Adopcia rastie v automobilových konštrukčných komponentoch.

Veľkoformátové štrukturálne tlakové liatie

Pre automobilové konštrukčné megaodliatky sa nasadzujú stroje s upínacími silami od 6 000 do 9 000 ton. Tieto systémy, propagované v sériovej výrobe spoločnosťou Tesla a ktoré sú teraz prijímané viacerými výrobcami OEM, vyrábajú štruktúry v bielej farbe v jednotlivých odliatkoch, ktoré predtým vyžadovali desiatky lisovaných a zváraných komponentov. To predstavuje zásadný posun v spôsobe výroby konštrukcií vozidiel.

Dizajn nástrojov poháňaný simuláciou

Pokročilý softvér na simuláciu toku formy a tuhnutia umožňuje optimalizáciu nástrojov na tlakové liatie pred rezaním akéhokoľvek kovu. Umiestnenie brán, geometria žľabu, umiestnenie prepadu a dizajn chladiaceho kanála sú overené digitálne, čím sa znižuje počet potrebných iterácií nástrojov a skracuje sa čas od návrhu po prvý výrobný diel. To znižuje historicky vysoké náklady a riziko vývoja nástrojov na tlakové liatie
